Контролируйте каждый изгиб, от плоского листа до готовой детали

Гибка листового металла преобразует плоский материал в детали с заданными углами, радиусами и профилями. Настоящая задача заключается не в изготовлении одной качественной детали, а в поддержании стабильных углов, размеров и единообразия формования при серийном производстве. Компания Leadway объединяет технологии листогибочных прессов, сервоуправления, программирования ЧПУ, компенсации коронки и инструментальной оснастки для изготовления прецизионных деталей, изделий из толстолистовой стали, длинных заготовок и организации автоматизированного гибочного производства.

Отправьте чертеж детали

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

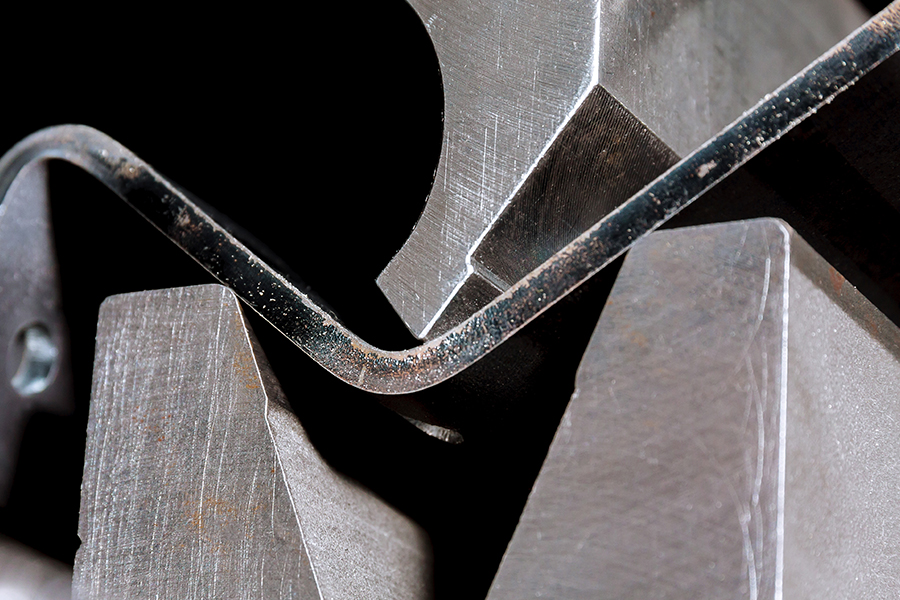

Изгиб воздуха
При воздушной гибке лист опирается на оба плеча нижнего штампа, но не имеет полного контакта с его внутренними поверхностями. Пуансон формирует угол за счет перемещения на расчетную глубину. Более глубокое положение пуансона соответствует меньшему углу. Поскольку с использованием одного и того же пуансона и матрицы можно получать разные углы, воздушная гибка отличается высокой технологической гибкостью и широко применяется при изготовлении нескольких типов изделий из листового металла.
Изгиб дна
При штамповочной гибке пуансон полностью вдавливает лист в нижнюю матрицу, благодаря чему материал точно повторяет геометрию пуансона и матрицы. Таким образом, итоговый профиль напрямую определяется инструментом. По сравнению с воздушной гибкой штамповочная гибка, как правило, требует большего усилия формования и точнее подобранной инструментальной оснастки. Повышенное давление способствует стабилизации угла и снижению пружинения материала.

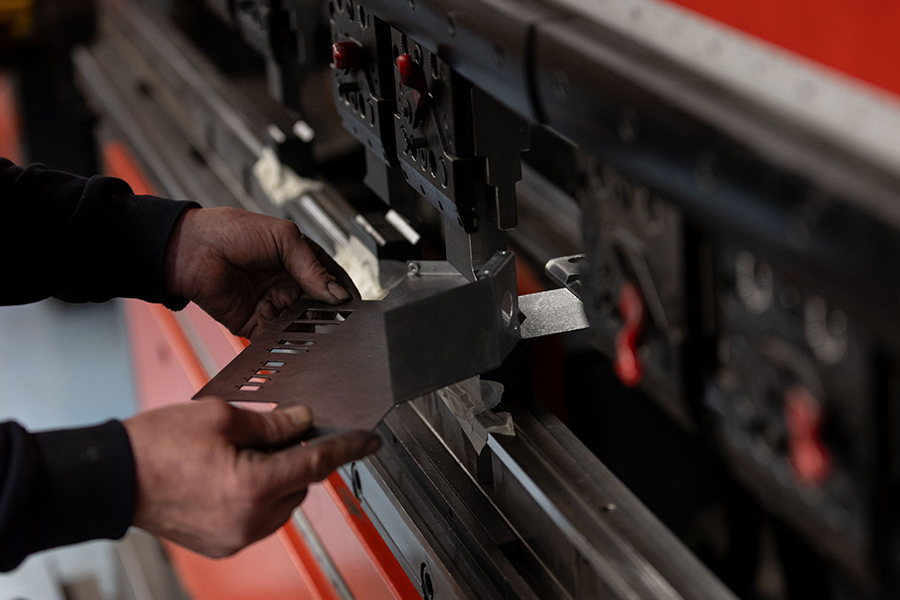

Складывание и подшивание
Сгибание и подгибка кромки обычно выполняются в два этапа. Сначала край листа подвергается предварительной гибке, после чего заготовка перемещается для второго этапа формования. При сохранении контролируемого зазора между двумя поверхностями получается загнутый край. Если обе поверхности полностью сжимаются между собой, формируется подшитый край.

Технологии, лежащие в основе стабильного изгиба

01

Синхронизация ОЗУ с замкнутым контуром

Левая и правая стороны плунжера должны оставаться синхронизированными на протяжении всего цикла гибки. Пресс-тормоза Leadway UPB используют электрогидравлическое сервоуправление с замкнутым контуром для регулирования осей Y1 и Y2 и поддержания стабильного движения плунжера.
02

Компенсация за коронацию

Под действием изгибающей нагрузки плунжер и рабочий стол могут слегка деформироваться, что приведет к изменению угла наклона длинных заготовок. Механическая или гидравлическая коронка обеспечивает компенсацию по всей длине изгиба, чтобы уменьшить эту разницу.
03

Программирование ЧПУ и позиционирование заднего упора

В зависимости от выбранной системы управления листогибочные прессы Leadway могут поддерживать графическое программирование, автоматический расчет последовательности изгибов, библиотеки инструментов, коррекцию угла и обнаружение столкновений. Многоосевые задние калибры обеспечивают точное позиционирование для различных размеров фланцев, высоты деталей и асимметричных заготовок.
04

Инструменты и быстрая смена

Инструментарий напрямую влияет на внутренний радиус, минимальный размер фланца, требуемое усилие изгиба и конечный профиль. Leadway может конфигурировать сегментированную оснастку, одно- и многоклиновые штампы, инструменты большого радиуса, подгибочные инструменты и системы быстрого зажима в зависимости от заготовки.

Обсудите ваше применение гибки

Отправьте чертежи заготовок и производственные данные в компанию Leadway. Наши инженеры проанализируют требования к материалу, толщине, длине гибки, профилю, допускам и объемам производства, а также порекомендуют подходящую технологию гибки и конфигурацию оборудования.
